建筑垃圾再生骨料干粉抹灰砂漿制備注意要點(diǎn)

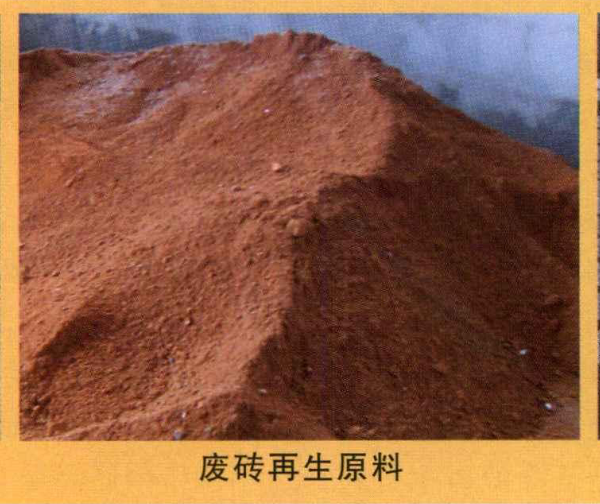

鋼渣中含有硅酸三鈣、硅酸二鈣等活性礦物，在摻加活性激發(fā)劑以?xún)?nèi)摻法與水泥組成復(fù)合膠凝體系，在摻量較小時(shí)，因其火山灰效應(yīng)和自緊密堆積效應(yīng)會(huì)使再生骨料干粉抹灰砂漿的力學(xué)強(qiáng)度得到增強(qiáng)，在鋼渣替代水泥量為18%時(shí)，試樣的28d壓強(qiáng)度達(dá)到22.56MPa，14d拉伸粘結(jié)強(qiáng)度達(dá)到0.33MPa；且在再生骨料干粉砂漿中摻加鋼渣還能起到改善干粉抹灰砂漿和易性，提高后期強(qiáng)度和耐久性的目的。

硅灰因本身粒度小、活性高的特點(diǎn)，作為摻合料加入干粉砂漿填充于水泥顆粒間，可以密實(shí)砂漿漿體的結(jié)構(gòu)，且可與水泥水化產(chǎn)物進(jìn)行二次水化，減少砂漿漿體中的薄弱環(huán)節(jié)，提高砂漿的粘結(jié)力，因此有利于提高再生骨料干粉抹灰砂漿的強(qiáng)度和耐久性，當(dāng)硅灰摻量為4%時(shí)，干粉抹灰砂漿的28d抗壓強(qiáng)度達(dá)到了23.48MPa，14d拉伸粘結(jié)強(qiáng)度達(dá)到了0.35MPa。

在再生骨料干粉抹灰砂漿中摻加羧甲基纖維素保水劑，可顯著提高干粉抹灰砂漿的保水率，且其中鎖住水份的同時(shí)，引入的纖維素乳膠顆粒也使砂漿的稠度增高，增大了砂漿的粘結(jié)力，提高了干粉抹灰砂漿的拉伸粘結(jié)強(qiáng)度，在保水劑摻量為0.15%時(shí)，干粉抹灰砂漿的28d抗壓強(qiáng)度為19.74MPa，14d粘結(jié)拉伸強(qiáng)度增大為0.38MPa。

摻入萘系好的減水劑后再生骨料干粉抹灰砂漿在稠度不變的條件下，砂漿用水量明顯降低，減少了砂漿的內(nèi)部結(jié)構(gòu)孔隙，提高了砂漿的抗壓強(qiáng)度，減水劑摻量為1.5%時(shí)，干粉抹灰砂漿28d抗壓強(qiáng)度達(dá)到21.98MPa，14d粘結(jié)拉伸強(qiáng)度達(dá)到0.37MPa。

摻加了鋼渣、硅灰和減水劑等的天然河砂干粉抹灰砂漿的收縮性能明顯優(yōu)于未摻加保水劑的再生骨料干粉抹灰砂漿的收縮性能，28d收縮率為0.98‰，再生骨料干粉抹灰砂漿在不加保水劑時(shí)，砂漿收縮率較高，28d收縮率達(dá)到了5.05‰。

加入羧甲基纖維素保水劑后，再生骨料干粉抹灰砂漿的收縮性能得到明顯改善，在保水劑摻量為0.12%時(shí)，已滿足《預(yù)拌砂漿》中對(duì)干粉抹灰砂漿收縮率的要求；在保水劑摻量為0.15%時(shí)，建筑垃圾干粉抹灰砂漿的28d收縮率已降為1.24‰，56d收縮率也僅為1.47‰。

再生骨料干粉抹灰砂漿的最佳原料配比選擇為：灰料比1:4.0，硅灰摻量為4%，鋼渣摻量為18%，鋼渣激發(fā)劑摻量為0.5%，復(fù)合激發(fā)劑0.9%，界面增強(qiáng)劑1.2%，保水劑0.15%，減水劑為1.5%。
