添加劑對再生骨料干粉砂漿性能的影響

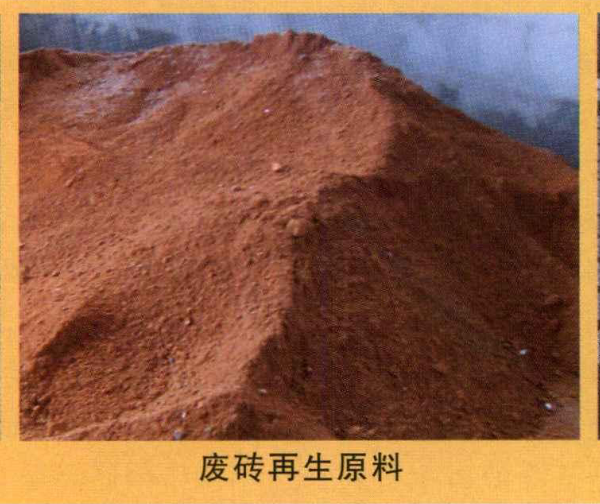

再生骨料和天然河砂的物理性能差異較大，天然河砂的表面形貌較為光滑和密實，而再生骨料與之相比表面有較多孔洞和微裂紋存在，且凹凸不平，因此再生骨料的表觀密度遠小于天然河砂，而孔隙率和吸水率則比天然河砂大。因此，在使用再生骨料配制砂漿時，需要考慮到其用水量的變化。

再生骨料干粉砂漿的力學性能優于天然河砂干粉砂漿。成型砂漿試樣初期時所多添加的水份，被再生骨料所吸收，水化后期這部分水份重新釋放出來，使得砂漿內的膠凝材料水化更基本，且同天然砂石骨料相比，再生骨料的棱角比較多，使得再生骨料干粉砂漿中再生骨料與水泥水化產物之間有更大的機械嚙合力，兩者共同作用使得再生骨料干粉砂漿力學性能更好。

在干粉砌筑砂漿中摻加粉煤灰，改善了干粉砌筑砂漿的和易性，進而增強了干粉砂漿的力學性能，粉煤灰的最佳摻量為25%。

復合激發劑的摻入，使得再生骨料具有潛在膠凝活性組分的活性被激發，且復合激發劑中的硫酸鹽也同時激發了粉煤灰的活性，這使得再生骨料砌筑砂漿的性能得到進一步提高，在復合激發劑摻量為0.9%時干粉砌筑砂漿的抗壓強度達到14.12MPa，比未摻加復合激發劑時提高了5.93%。

界面增強劑中的聚乙烯醇和膠粉分子中含有大量極性基團，抑制了游離水的擴散，使再生骨料表面區域的水泥能夠充分水化，另一方面，在再生骨料和水泥漿體的界面間形成了均勻的柔性界面層，改善了界面層的結合情況，進而提高了干粉砌筑砂漿的力學性能，界面增強劑摻量為1.2%時，干粉砌筑砂漿的抗壓強度達到15.43MPa，比未摻加界面增強劑時提高了8.71%。

再生骨料干粉砌筑砂漿的保水率隨著羧甲基纖維素保水劑的加入，保水率明顯提高，在摻量為0.24%時，保水率達到了99.17%；但保水率的摻加對干粉砌筑砂漿的力學性能有不利影響，隨保水劑摻量的增加其力學性能呈下降的趨勢，在保水劑摻量為0.24%時，28d抗壓強度下降為14.50MPa。

在再生骨料干粉砌筑砂漿中摻加萘系好的減水劑，減水作用明顯，在減水劑摻量為1.2%時，減水率達到14.91%；隨著減水率的增加，干粉砂漿的28d抗壓強度也得到了一定程度的提高，在減水劑摻量為1.2%時，28d抗壓強度為16.22MPa。

再生骨料干粉砌筑砂漿的最佳原料配比選擇為：灰料比為1:5.0，粉煤灰摻量為25%，復合激發劑摻量為0.9%，界面增強劑摻量為1.2%，保水劑摻量為0.24%，減水劑摻量為1.2%。
