再生骨料混凝土摻入粉煤灰有什么影響

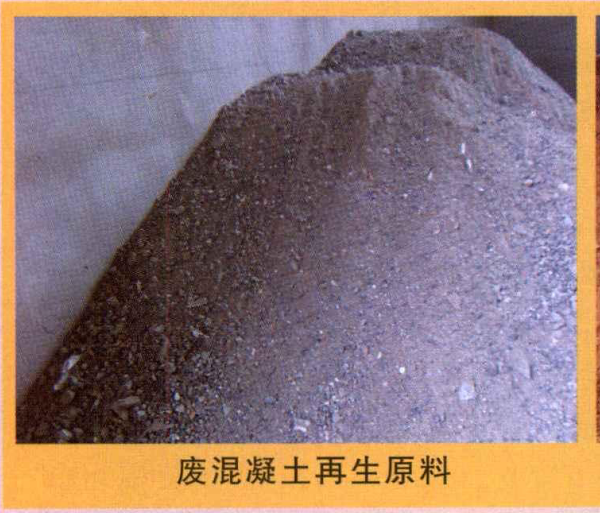

配制用來浸泡再生粗骨料的“水泥、粉煤灰”漿液時使用與配制再生混凝土完全相同的水泥及水灰比，粉煤灰的摻入量分別定為配制再生骨料混凝土所用水泥量的10%, 20%, 30%, 40%, 50%，采用人工拌和，自然養護。

隨著“水泥、粉煤灰”漿液中粉煤灰摻量的增加，再生骨料混凝土拌合物的和易性不斷的提升。 在“水泥、粉煤灰”漿液中粉煤灰的摻量取配制再生骨料混凝土水泥用量的30%為佳，摻量過多或過少都會影響到再生骨料混凝土的強度。

（1）影響和易性的原因

①隨著漿液中粉煤灰摻量的增加,由再生粗骨料表而粘附而帶入再生骨料混凝土拌合物的粉煤灰量在增加。粉煤灰是由大小不等的球狀顆粒的玻璃體組成，表面比較光滑，需要較少的濕潤水。部分顆粒較小的粉煤灰可以進入骨料孔隙以及水泥顆粒之間，起到填充作用，取代了部分間隙水，這樣就使更多的水參與到改善混凝土拌合物的和易性中來。

②粉煤灰的摻入也可有效地分散水泥顆粒，避免水泥聚集成團，可以釋放更多地漿體來潤滑骨料，改善拌合物的和易性。

③粉煤灰的球狀顆粒還可以在較大的水泥顆粒之間起到一定的滾珠軸承作用，減小了水泥顆粒之間的摩擦力，改善了拌合物的和易性。

（2）影響抗壓強度的原因

粉煤灰本身對于混凝土具有強化作用，可以提高混凝土的強度。但是過量粉煤灰的加入則有可能改變混凝土細骨料的級配，影響混凝土的強度。另外，過量粉煤灰的加入也可能使粉煤灰的球狀顆粒在混凝土骨架材料受力過程中，起到一種潤滑作用，影響混凝土的強度。

綜合以上數據和分析，“水泥、粉煤灰”漿液強化試驗中，粉煤灰的摻量定為配制再生骨料混凝土所用水泥量的30%。
