強化后再生骨料物理性質有什么影響

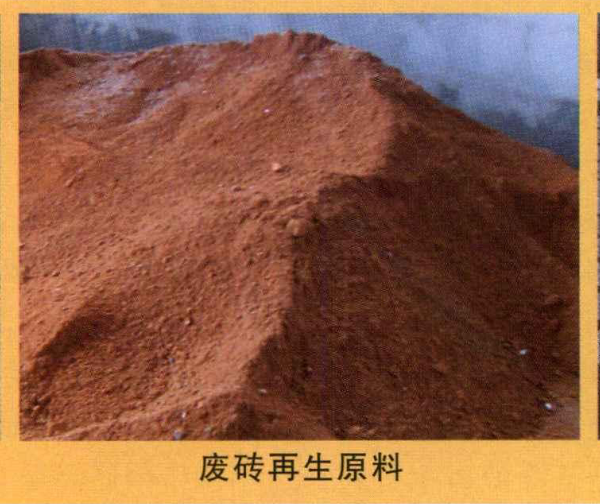

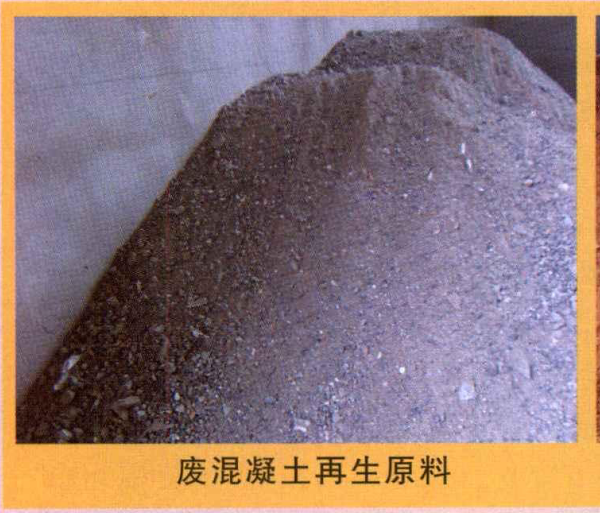

未經強化的再生骨料與天然骨料相比，其吸水性提高了94.4%，表觀密度下降了10%，壓碎指標提高了45.8%，物理性能有了很大的下降。這是因為再生粗骨料表面粘附有大量孔隙率較大的水泥砂漿，引起再生粗骨料吸水性的升高和表觀密度的降低。另外，再生粗骨料在破碎過程中形成了大量的微裂紋，嚴重影響了再生粗骨料的強度，造成了再生粗骨料壓碎指標的提高。

經過強化后的再生粗骨料與未經強化前相比，其各方面性能都有了明顯地改善，原因如下：

①機械強化可以在一定程度上去除掉再生粗骨料表面粘附的砂漿，降低了再生粗骨料的孔隙率，從而就降低再生粗骨料的吸水性，提高了再生粗骨料的表觀密度和強度。另外機械強化也能在一定程度上去除掉再生粗骨料在破碎過程中已經松動但尚未脫落的部分，提升了再生粗骨料的強度。

②粉煤灰顆粒可以進入再生粗骨料表面的孔隙中，降低了再生粗骨料的孔隙率，從而降低了再生粗骨料的吸水率，提高了再生粗骨料的表觀密度。另外，粉煤灰成分里面含有大量的二氧化硅和三氧化二鋁，可以和再生粗骨料表面以及水泥水化反應里面生成的氫氧化鈣發生反應，生成水化硅酸鈣膠體，進一步填充了再生粗骨料表面的孔隙，并修補了再生粗骨料表面的存在的微裂紋，提升了再生粗骨料的強度。

③水玻璃在水溶液中發生水解和水合反應，最終生成硅酸膠體，填充了再生粗骨料表面的孔隙，降低了再生粗骨料的吸水性。另外硅酸鈉和硅酸還可以直接和再生粗骨料表面的氫氧化鈣發生反應，生成硅酸鈣膠體，進一步填充了再生粗骨料表面的孔隙，修補了再生粗骨料表面存在的微裂紋，提升了再生粗骨料的強度。
